KDM铸造式辐射电热板使用说明

铸铝、铸铜电加热板是用铝或铜将金属电加热管铸造成型的一种精密电加热元件。它具有导热性能好、传热快、加热均匀、安全可靠、使用寿命长、安装灵便等优点。　

aaa产品详细介绍：

a    一、 结构

 铸造式辐射电热板采用一根或几根金属管状电热元件铸造在铸铁、铸铝合金或铸铜体中形成独立的电热元件，为了使热量集中向一个工作面（发射面）方向发射，辐射板的其余几个面用绝热材料绝热。
aaaa二、 结构的性能特点
1、 作为发热体的电热元件被铸造在金属体中，金属导热性能比空气好得多，板面面积比电热管面积大得多，这样使热交换面积大增加，电负荷显著降低，从而发热面温度降低。
2、 对于铸铁式的电热板，由于它是一个黑率较高的发射体，所以有较大面积的均匀发射热效率，其用电量比碳化硅电热板节约10~20%。
3、 由于管状电加热器被铸造在金属体中，其机械强度高，发热体不怕氧化，使用寿命极长，在正常的设计、制造和使用条件下，它的使用寿命几乎是无限的
5、铸造式辐射电热板外形结构简单，在日常生产中易于清洁维护；辐射板的安装排列都十分方便。
6、铸造式辐射板应用范围广。

三、使用注意事项：

1.使用前必须安装牢靠，不可松动。
2.使用电压不能超过额定电压10％,应有效接地。
3.电热元件已经过详细检验和烘干处理，为了安全起见，使用前有必要再检查一次，是否漏电和短路现象。
4.电热元件应放置干燥处，不得受潮，如长期不用，绝缘电阻低于5MΩ，应放在干燥箱内烘2-3小时，温度150-200℃。
5.工作环境；相对湿度不大于95％，无爆炸性、易燃性和腐蚀性气体。

6.铸铝电热板使用温度一般不超过300度.因铝的熔点是600度,温度过高会塌陷。所以使用时开始可温度可高些，温度达到后一定要把温度调低。

   四、规格

   一般有:150×150mm² 200×150mm²  200×200mm²  300×200mm²

          300×400mm²  300×500 mm²   400×600 mm²等可根据用户要求制做。

   五、技术指标

      使用电压：220V  50HZ      功率：800W-3000W

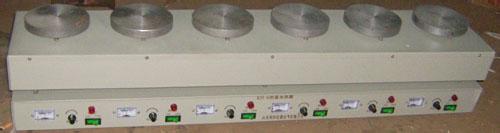

六、使用方法：

1：将铸铝电热板平放在工作台上，把地线良好接地，（三股线中有一根未剥出铜线的一般是地线）。

2：接上电源，由于加热板功率较大，电源要直接接在供电座上，不要用插头插在插座上，打开开关，调整调压旋钮，根据具体情况，将电压调整在一定的数值。如果是需要的温度不太高，最好是将电压调低一些，这样可延长加热板的寿命。这样就能将温度恒定在一定的范围内。

3：后面的黑旋钮是用来防止电热板温度过高而烧毁所设的保护控制，一般设定在300度就行，可能有的仪器没有此控制旋钮，是因为加热板功率不太大，属于正常的设计要求。

4：数显温控表设定在需要的温度值，将探头金属端放在待加热的液体体内，探头另一端的绿插头对准仪器后面绿插座的防错槽轻轻插入。有的是接线柱，注意不要接反。
